Vous trouverez dans cette page la description de mon réseau N expérimental.
Pourquoi expérimental ? Etant totalement débutant en matière de modélisme ferroviaire, il me sert de laboratoire pour découvrir le matériel roulant, les voies, le DCC, le pilotage par PC, etc..

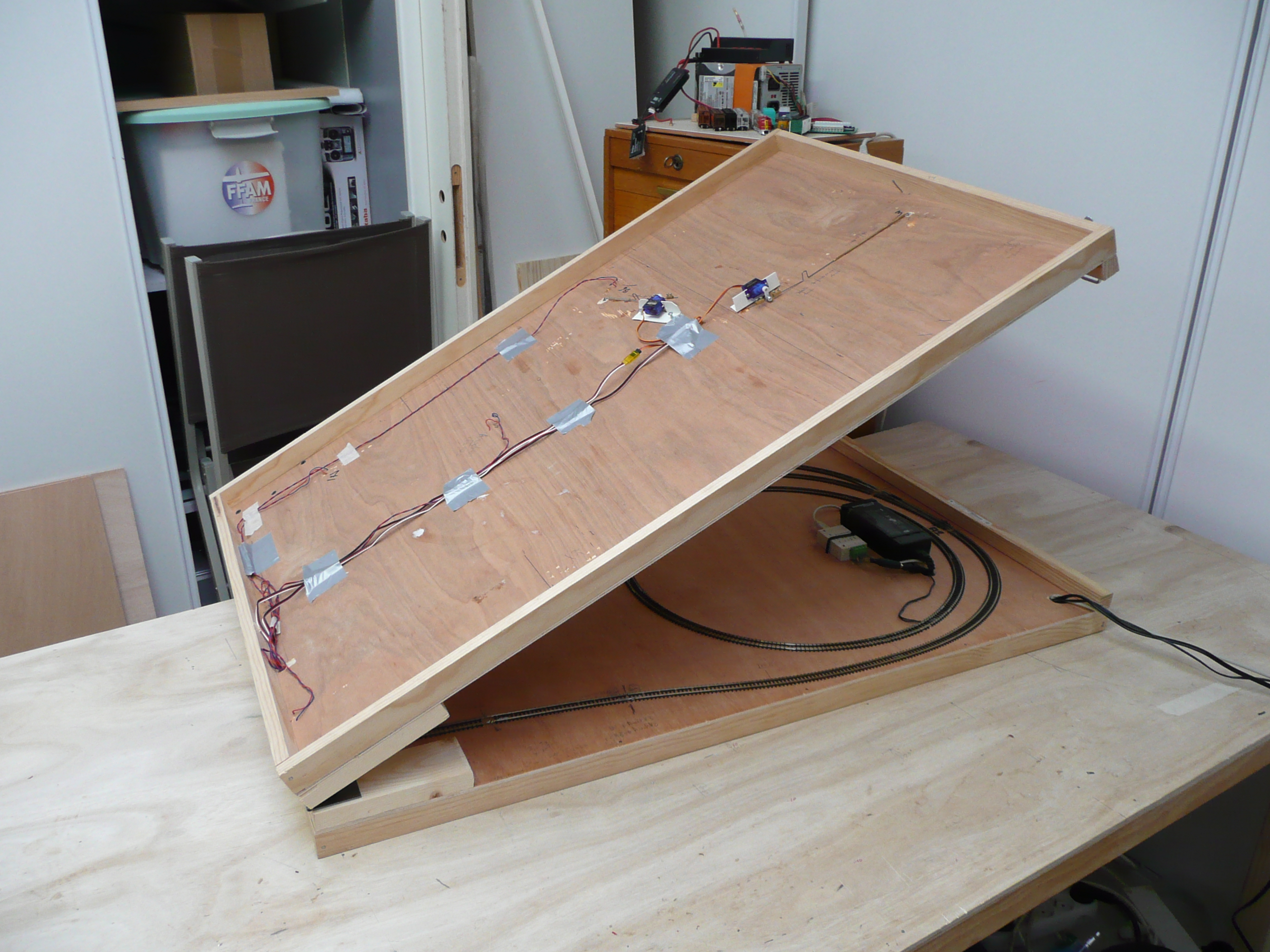

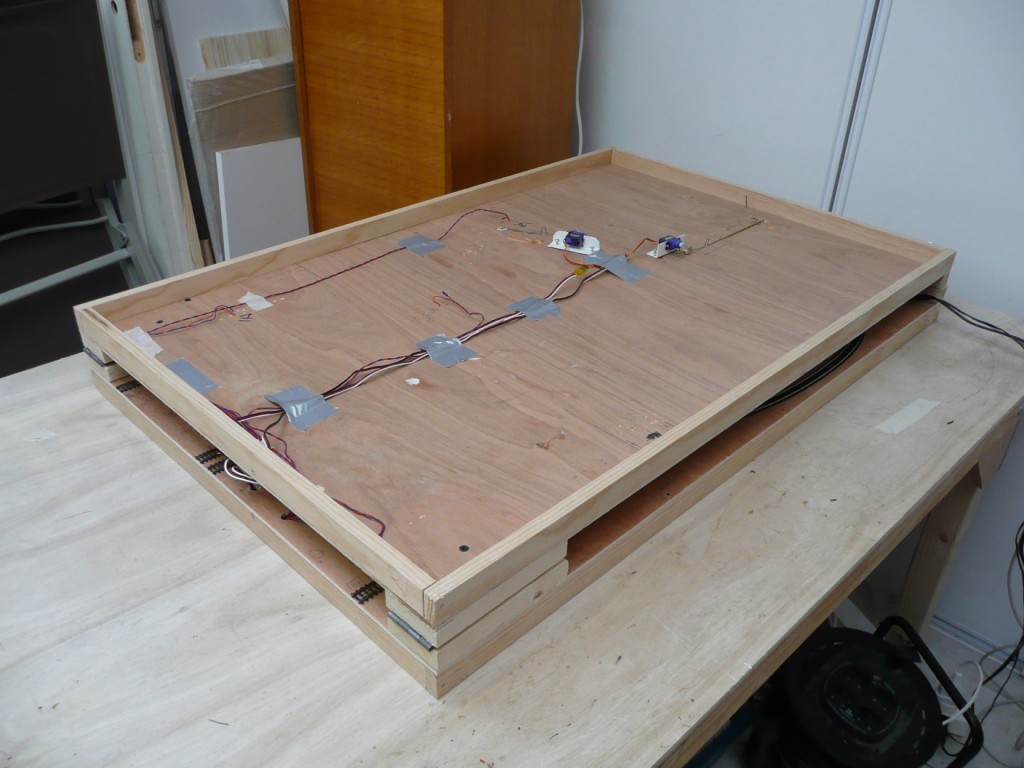

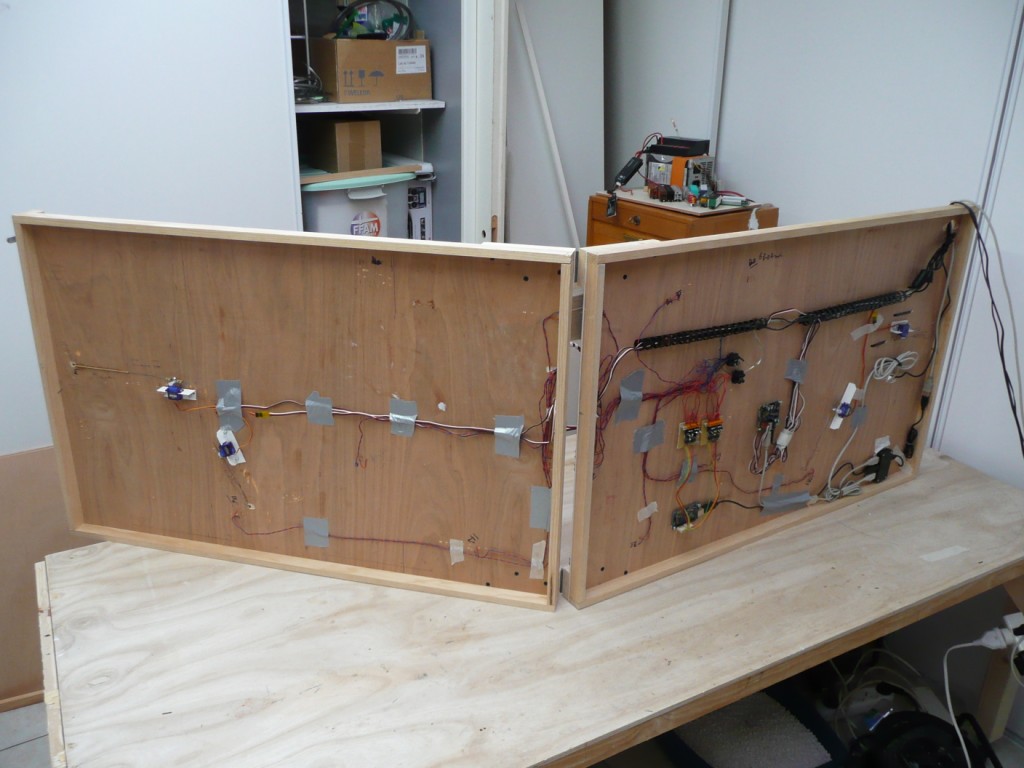

Le plateau du réseau mesure 200 x 65 cm. Sa particularité est de se plier en deux et se vérrouiller, ce qui facilite le rangement et son transport tout en le protégeant!

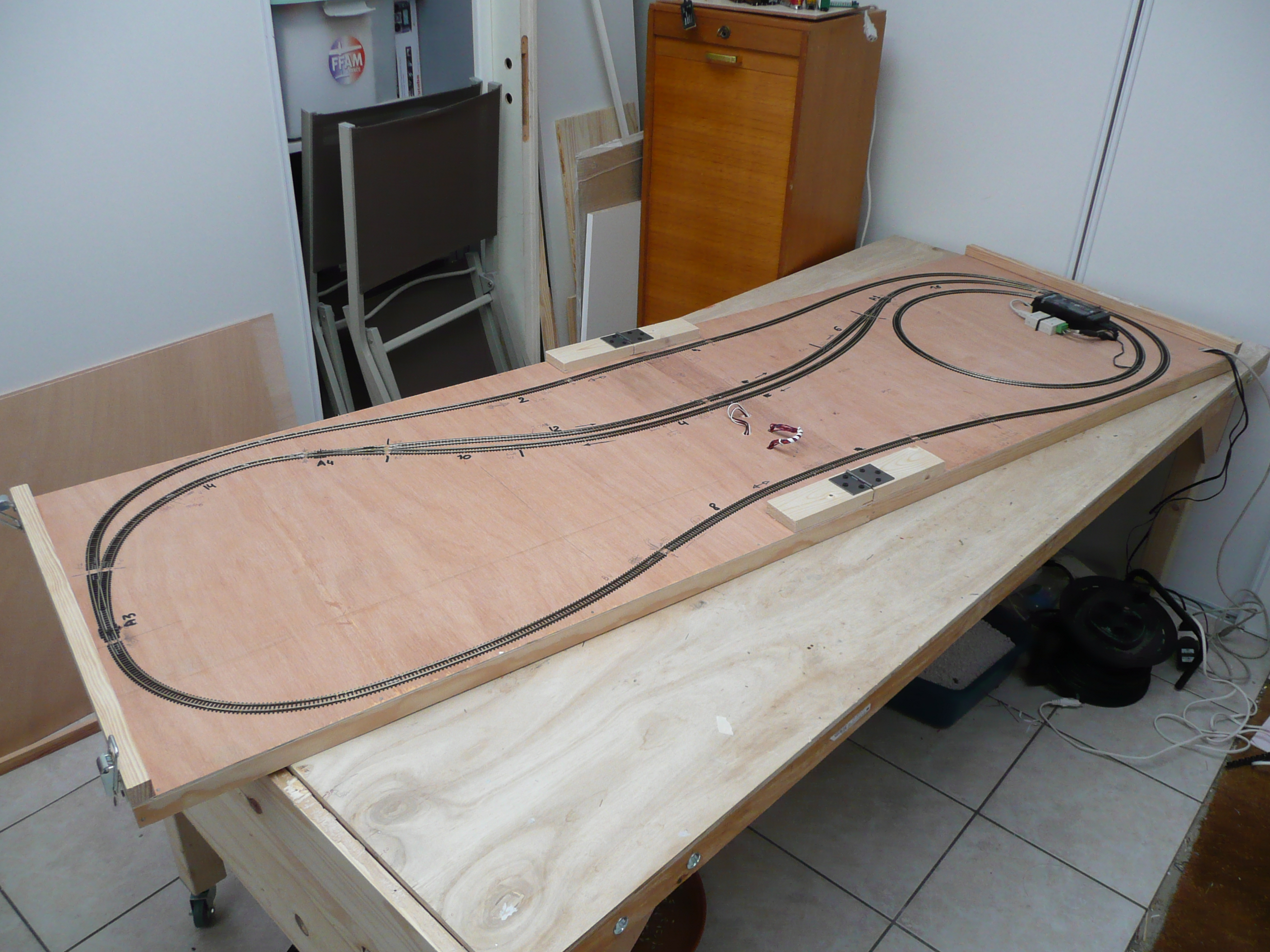

Le circuit est constitué d'un ovale de voie avec une gare en son milieu. La voie est de la PECO code 55 et les aiguillages des modèles electrofrog. Les aiguillages sont commandés par des servo-moteurs issus du modélisme radiocommandé.

Le réseau est équipé d'une rétrosignalisation avec 6 cantons dont 2 sont équipés d'une zone d'arrêt.

Les trains sont pilotés en DCC par PC, via le boitier SPROG II. Ce boitier, prévu pour la programmation des décodeurs, peut également alimenter un petit réseau avec 3-4 locos en N.

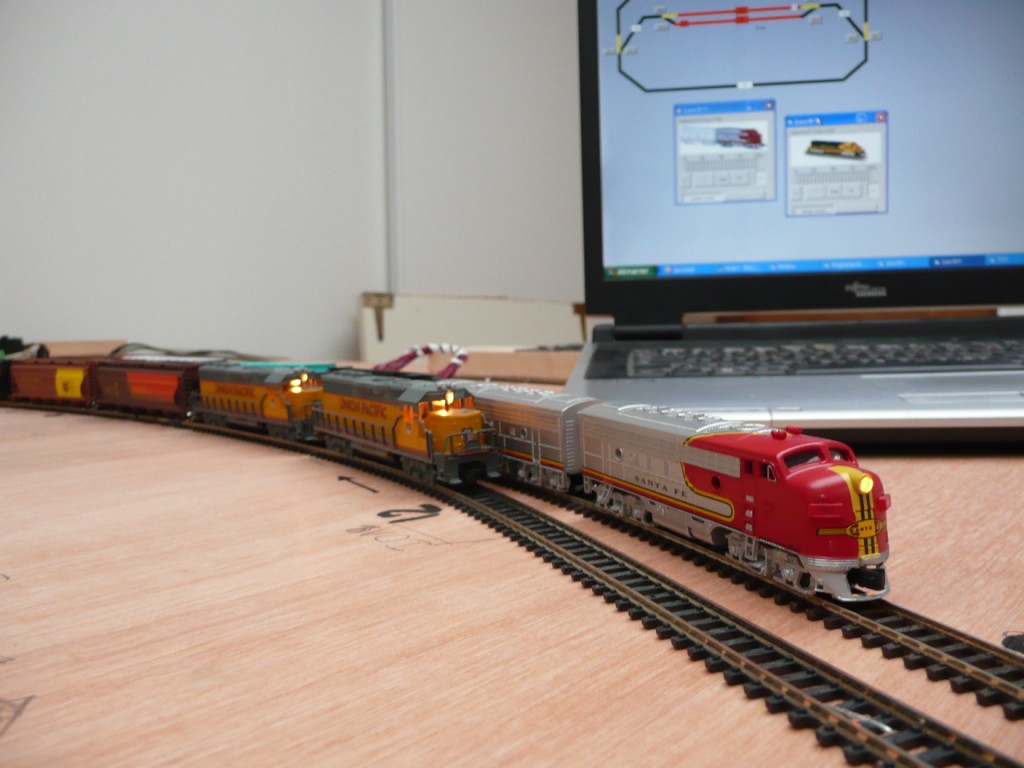

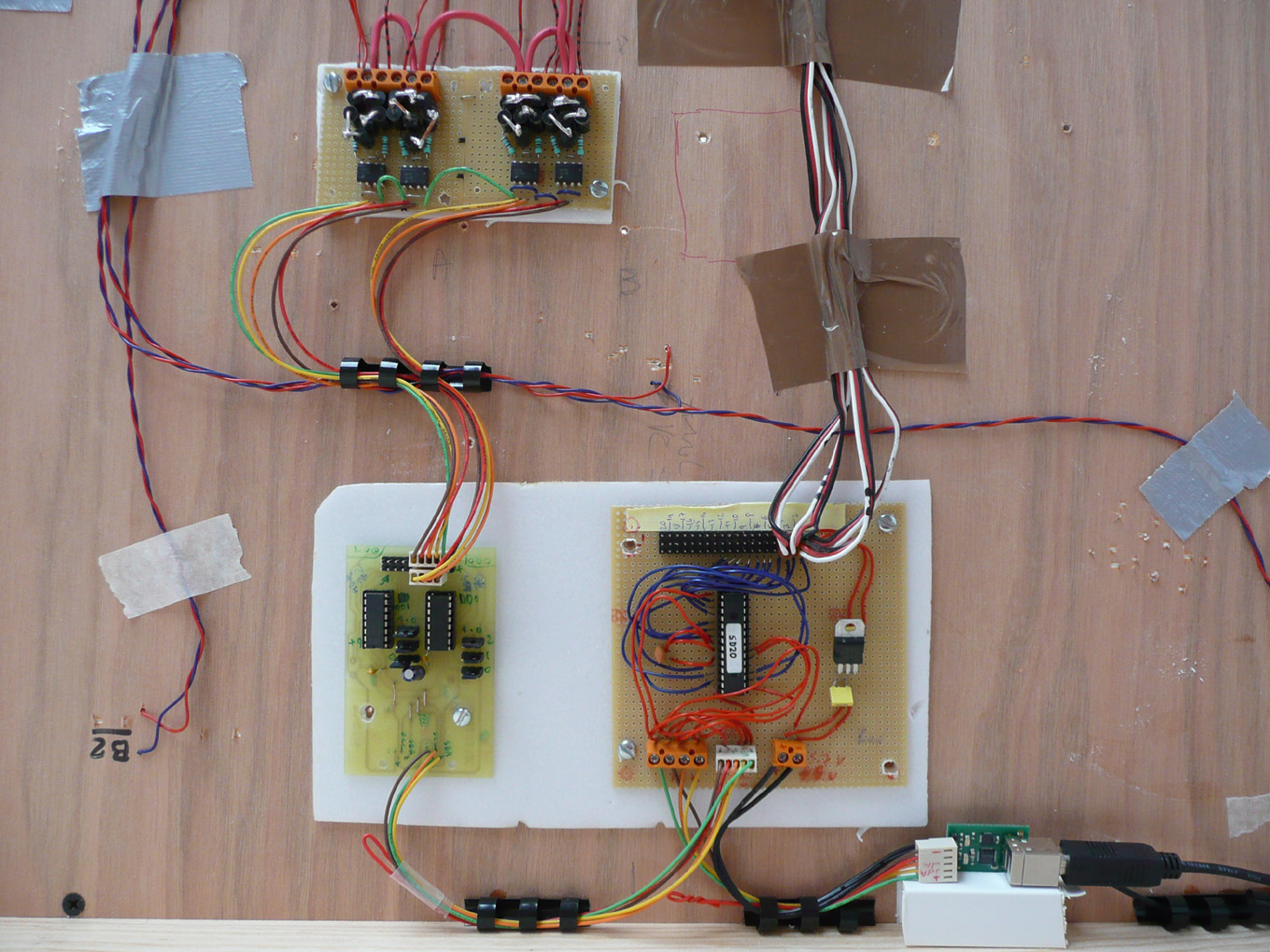

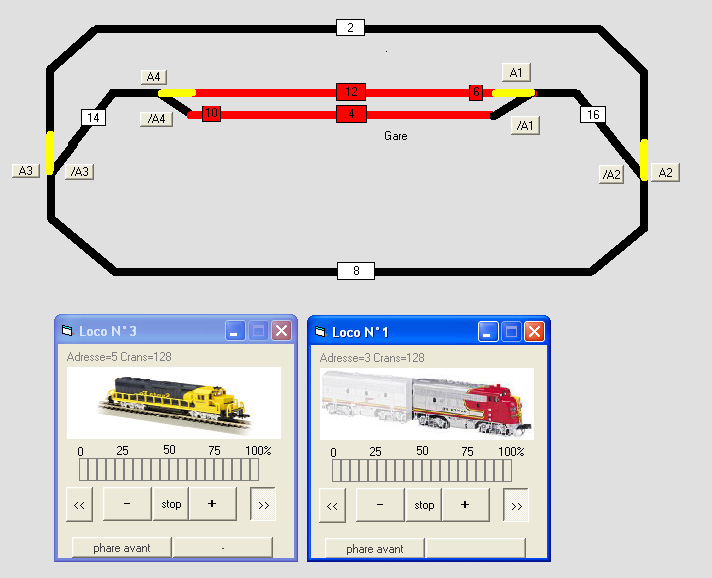

Le but de ce réseau est également d'expérimenter le pilotage par PC. Pour cela, une interface electronique a été créée ainsi qu'un programme perso développé en Visual Basic. Ce programme va évoluer au fil du temps.

Passé ce stade expérimental, l'idée est de mettre en place un réseau N américain beaucoup plus grand....

 cliquez sur une image pour l'agrandir

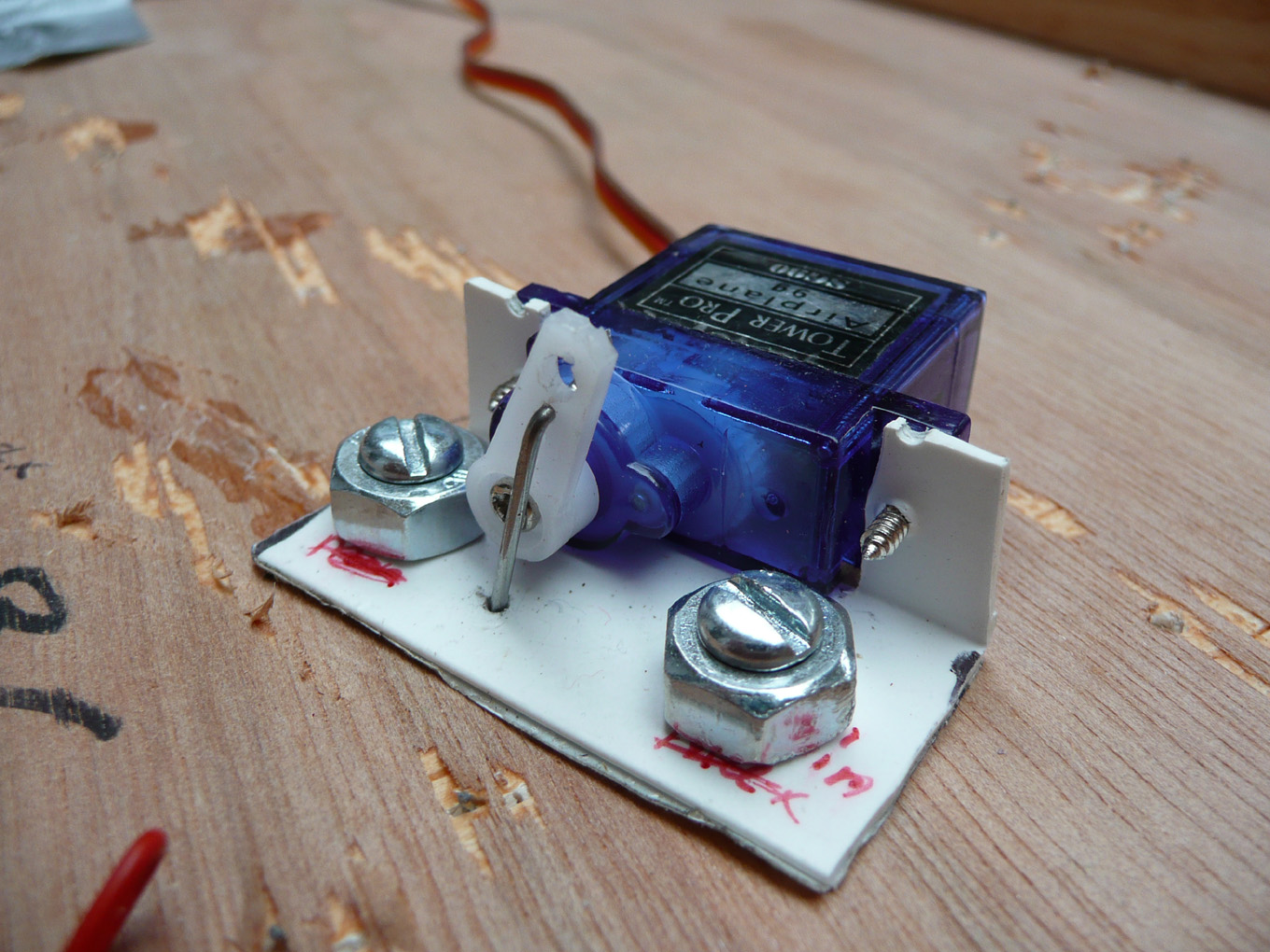

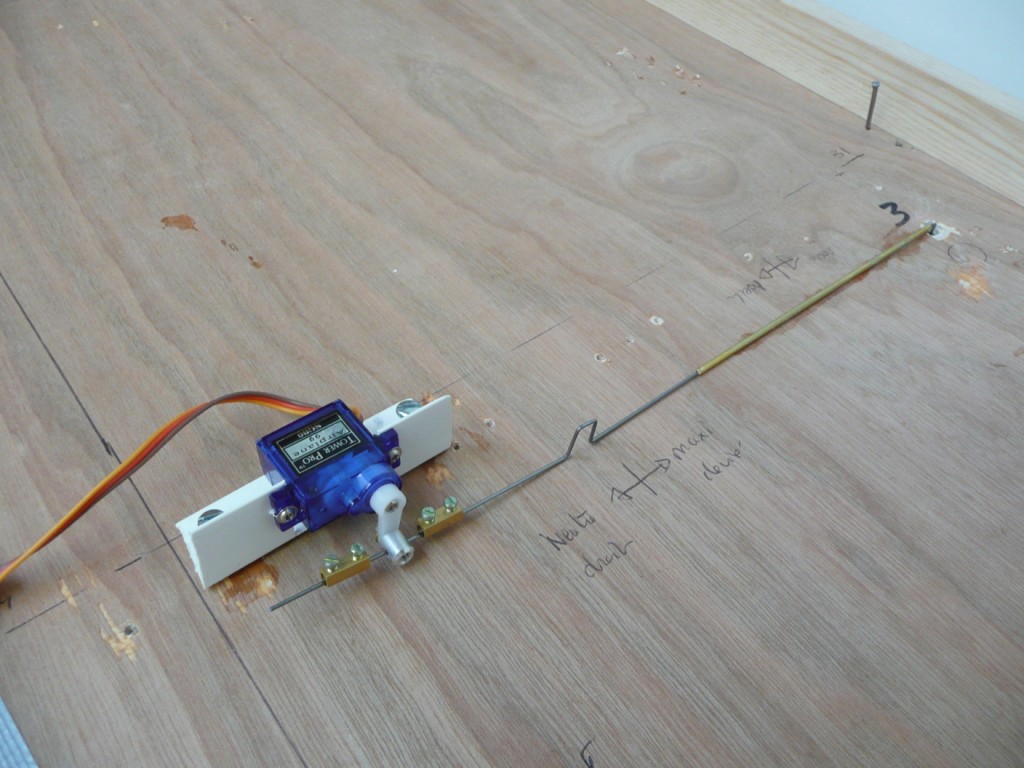

Utilisation de servo pour la commande des aiguillages (cout unitaire 6€ env)
		Pour voir une vidéo, cliquez ici Pour voir le schéma de l'interface réseau-PC, cliquez ici

mise à jour : juin 2010
