La gestion des échanges entre le PC et les entrées-sorties du réseau s'effectue avec des modules i2C. Les modules i2C utilisent le bus i2C, inventé il y près de 30 ans par Philips. Ce bus ne comporte que 4 fils: 2 pour l'alimentation et 2 fils de signaux !

Il existe aujourd'hui une multitude de composants compatibles i2C et très bon marché dont le célèbre PCF8574 avec 8 entrées-sorties. Il est possible d'utiliser 16x circuits PCF8574 sur un même bus, ce qui offre pas moins de 128 entrées/sorties possibles !

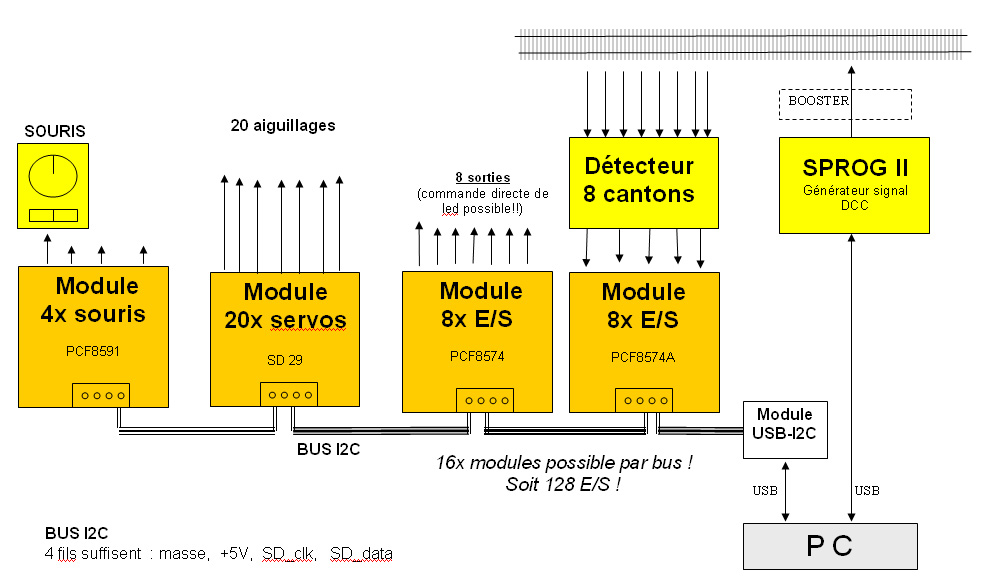

Vue d'ensemble de l'interface:

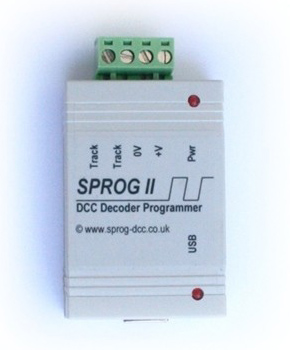

	Boitier SPROG II Ce boitier a un double usage: il permet de programmer les CV de n'importe quel décodeur. Il permet également le pilotage d'un petit réseau (4 locomotives max) en natif ou un vrai réseau associé à un booster. boutique-train, 69 €uros env

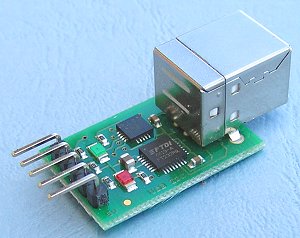

	Module USB - i2C Ce module permet d'interfacer un bus i2C sur le port USB d'un PC. Le PC devient le maitre du bus . Se comporte comme un port série sur le PC. Selectronic, 25 € env.
	Composants i2c utilisés sur les modules: PCF8574: circuit I2C avec 8 entrées/ sorties. Existe en 2 version 8574 et 8574A. Il est possible d'utiliser 16x circuits sur 1 bus i2C cout 3 € environ. PCF8594: Circuit i2C avec 4x convertisseurs Analogique numerique. Permet de gérer 4 souris. Cout : 5 € env SD20: Composant i2C pour piloter 20 servos. Prévoir une alim séparée en 5V. 1 seul circuit utilisable par bus. Cout 15 € env

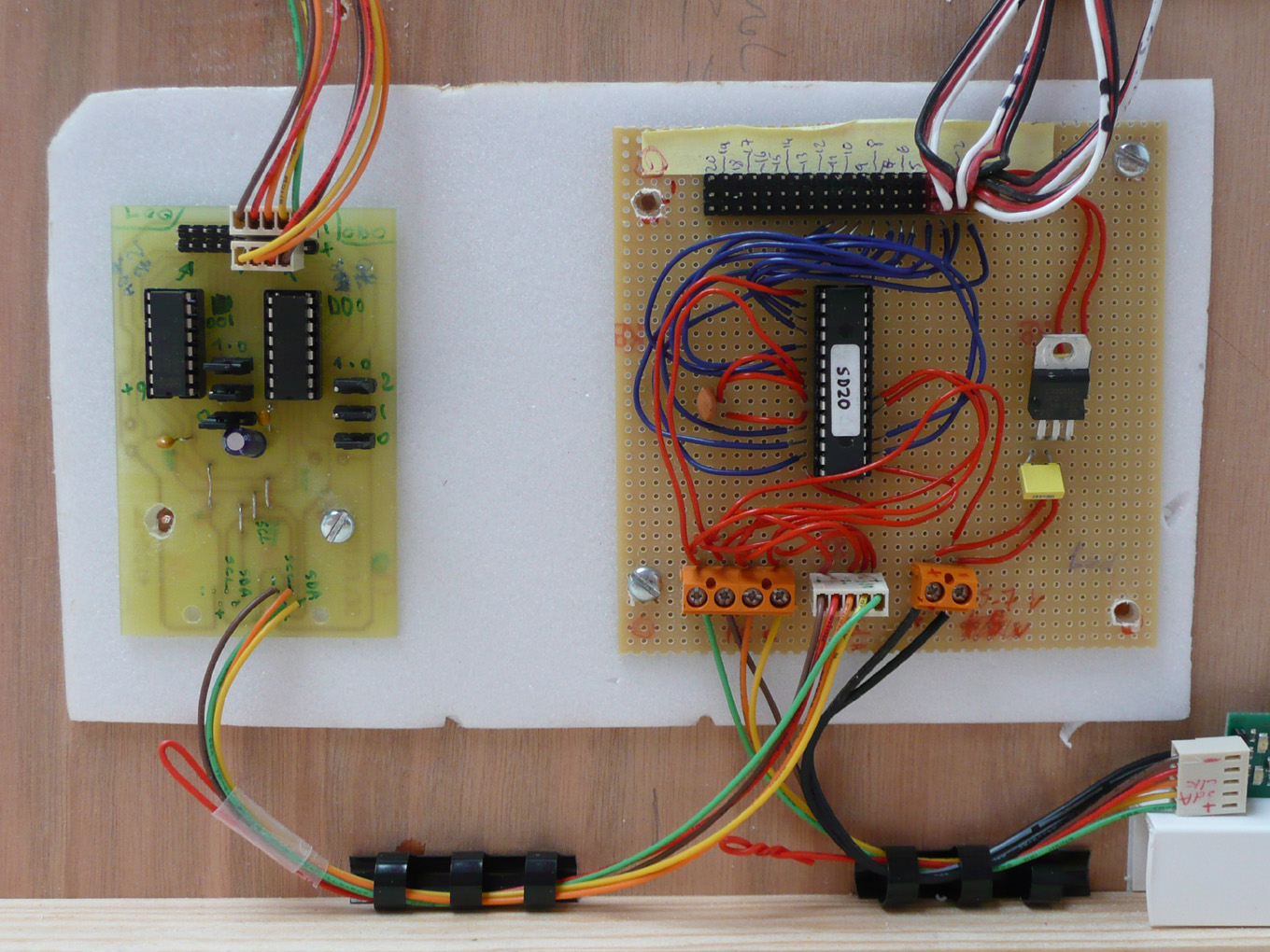

	A gauche, un kit i2c du commerce avec 16 E/S à 11€ (!). il utilise 2x composants PCF8574. A droite, carte prototype avec 1 composant SD20 pour piloter directement 20 servos.  En bas, entre les 2 cartes, le bus i2C lui même relié au module I2C-USB

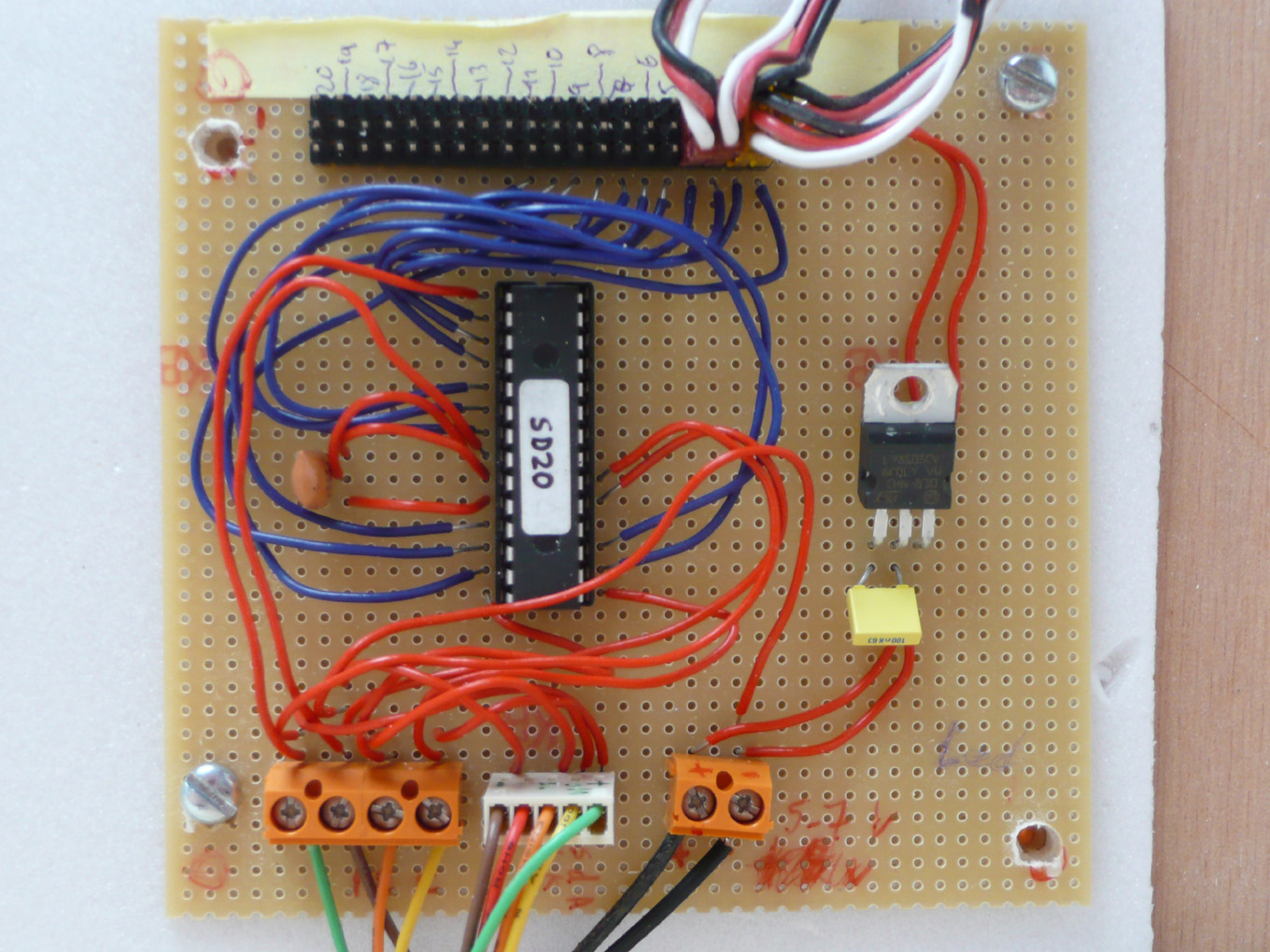

	Zoom sur la carte prototype de commande des 20 servos. La carte a en tout et pour tout 3 composants: - le circuit SD20 et son quartz fourni - un regulateur 5V pour l'alim de servos.

mise à jour : juin 2010
