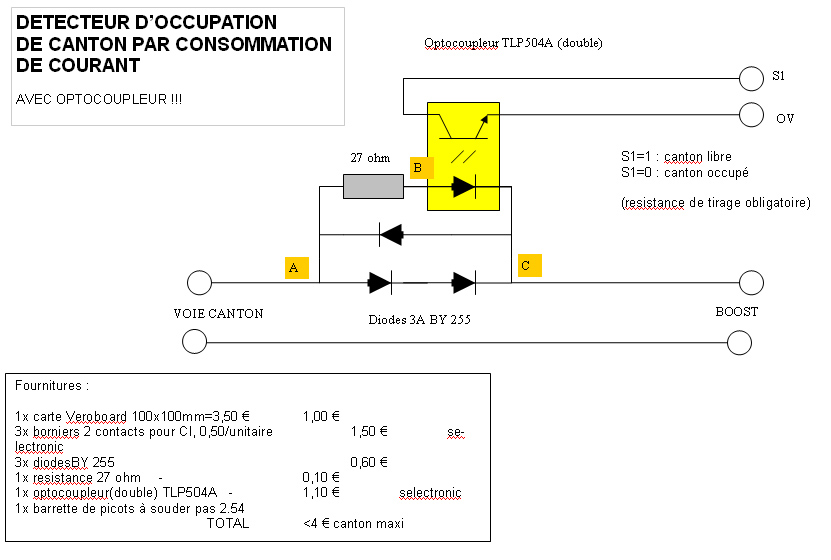

Ce petit détecteur, peu couteux et simple à réaliser, permet de détecter la présence d'un train sur une portion de voie (canton ou zone d'arrêt). Il est suffisamment sensible pour détecter la moindre consommation de courant, y compris un simple éclairage de fin de convoi. Il est de plus équipé d'un opto-coupleur qui garantie une isolation parfaite entre le circuit de voie et le PC.

Le montage provient du projet "Free DCC".

A noter que le montage fait chuter la tension d'alimentation des voies de 1,4 V environ. Donc si le booster délivre 15 V, les locomotives ne recevront en réalité que 13,5 V.
Si certaines portions de voies du réseau sont alimentées en direct, sans passer par un detecteur, alors la loco risque d'accélerer un peu puisqu'alimentée par du 15V. Pour éviter cette effet, inserer les 3 diodes montées comme dans le schéma pour l'alimentation de ces portions.

 cliquez sur une image pour l'agrandir

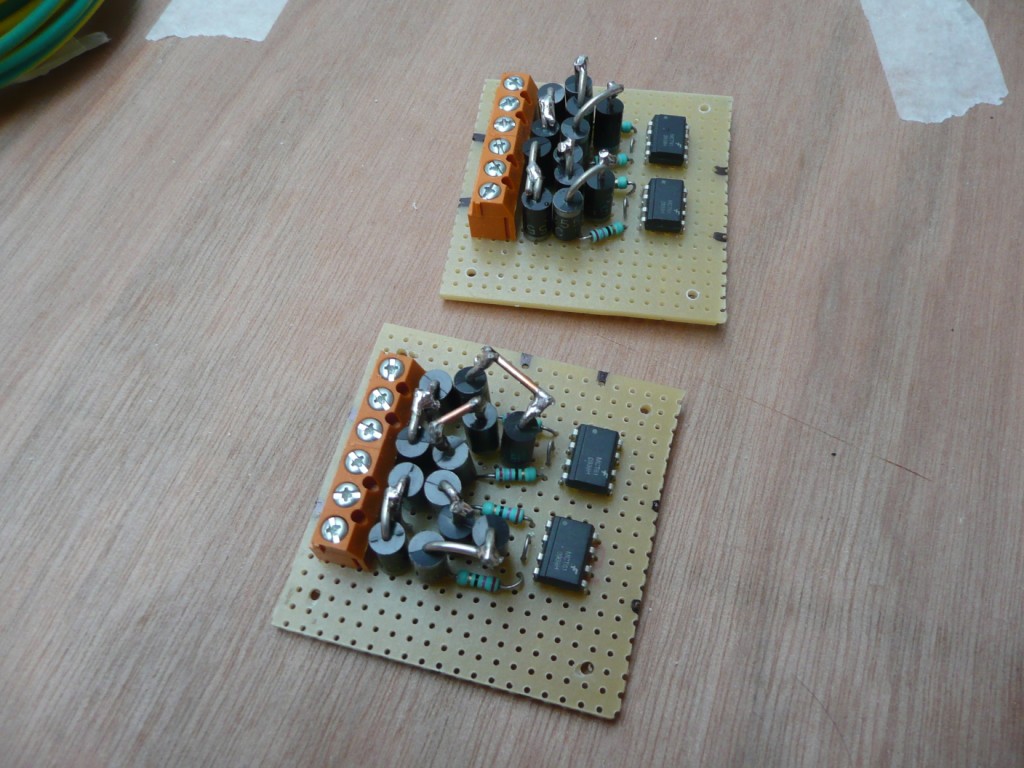

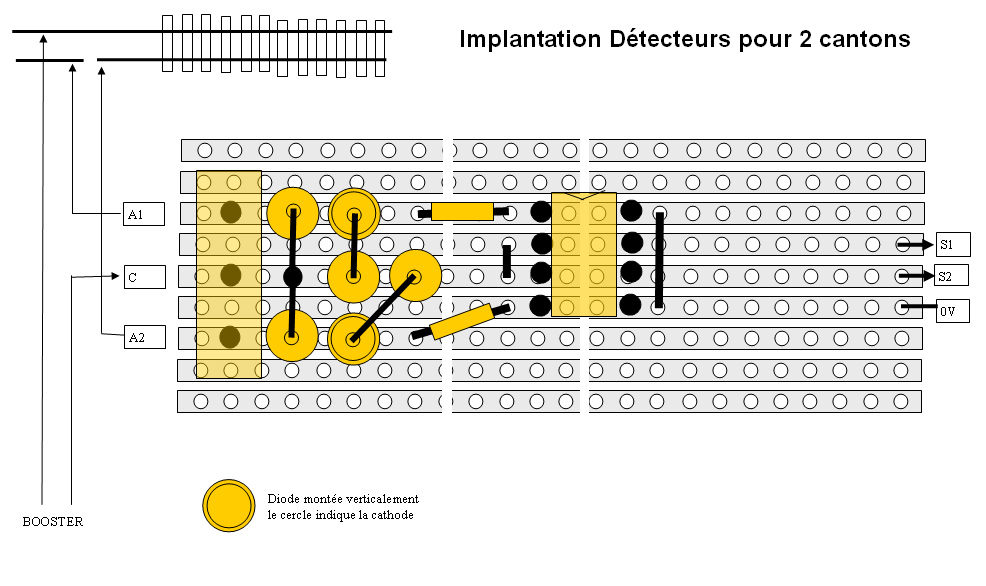

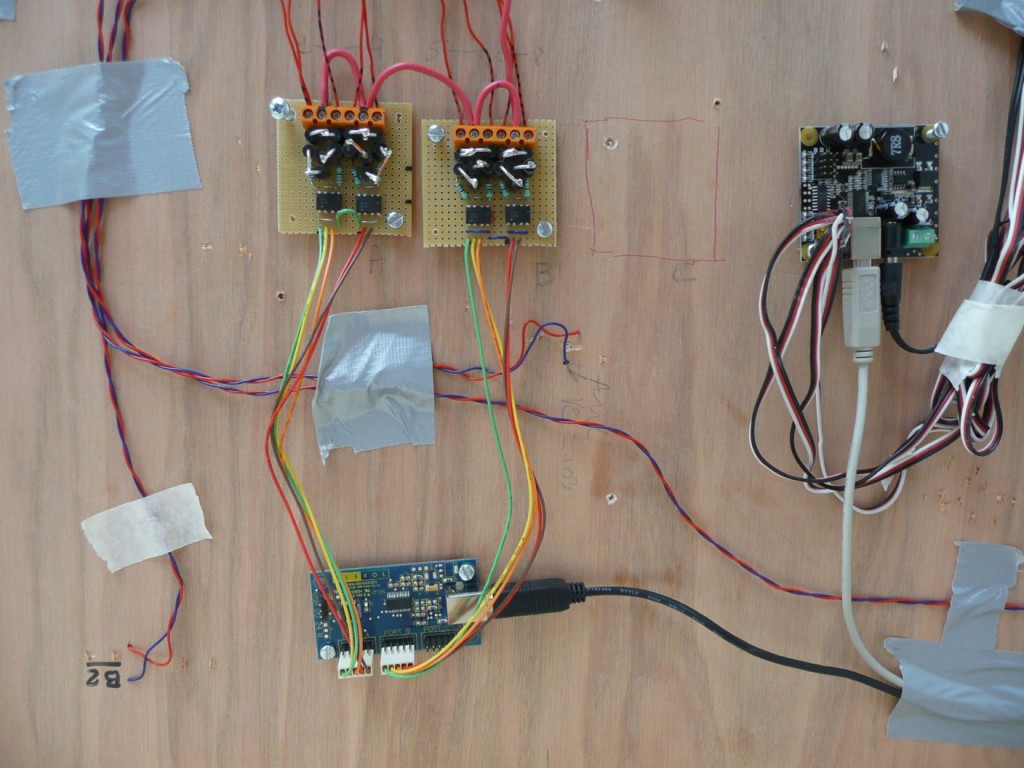

implantation sur une carte circuit imprimé à bandes	Chaque module ci-dessus contient 4 détecteurs	vue des modules en situation. Ils sont reliés ensuite au PC via  une carte USB 24 entrées/sorties
